板式换热器

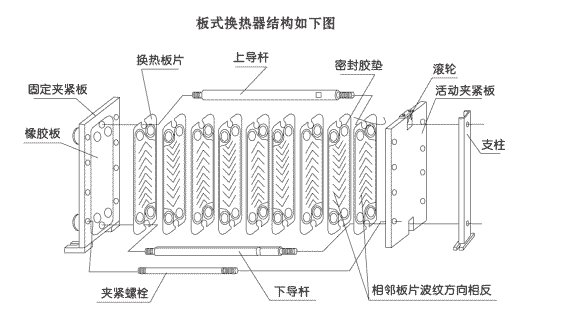

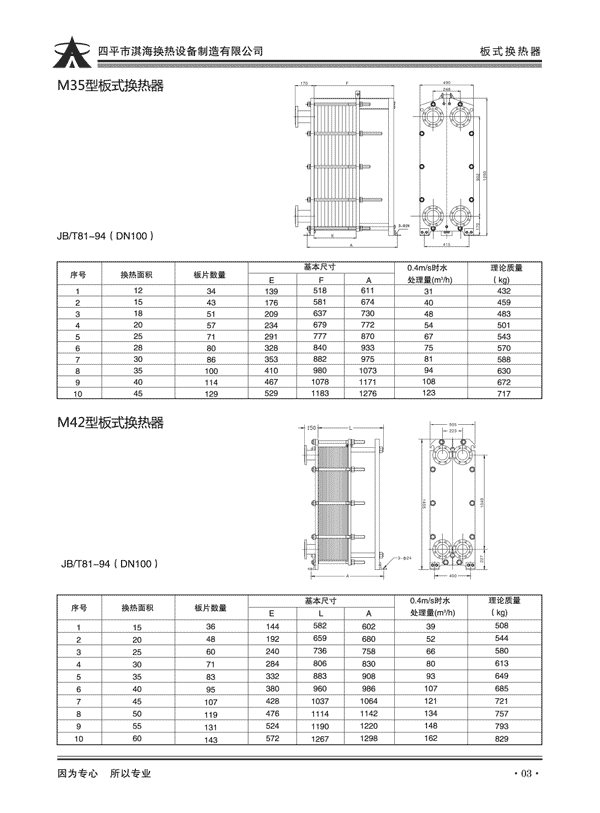

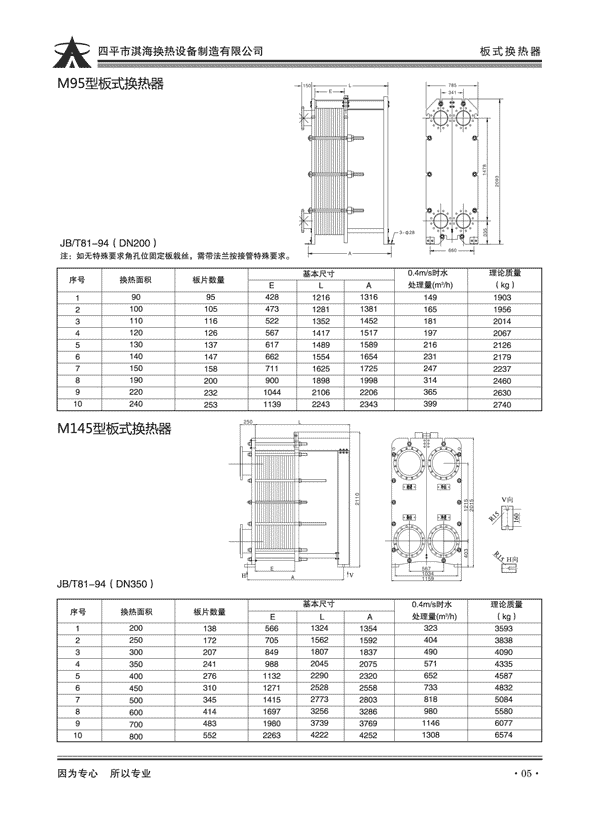

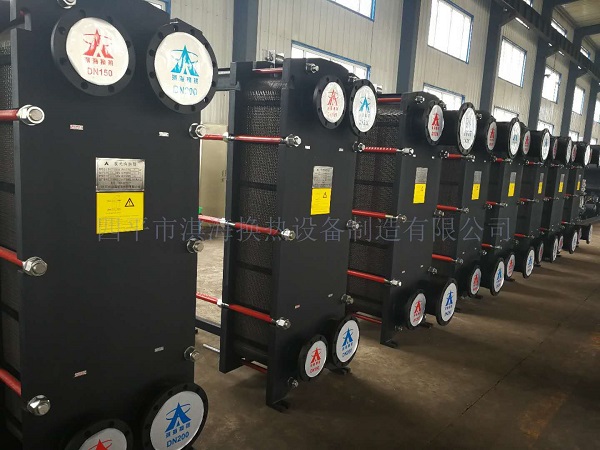

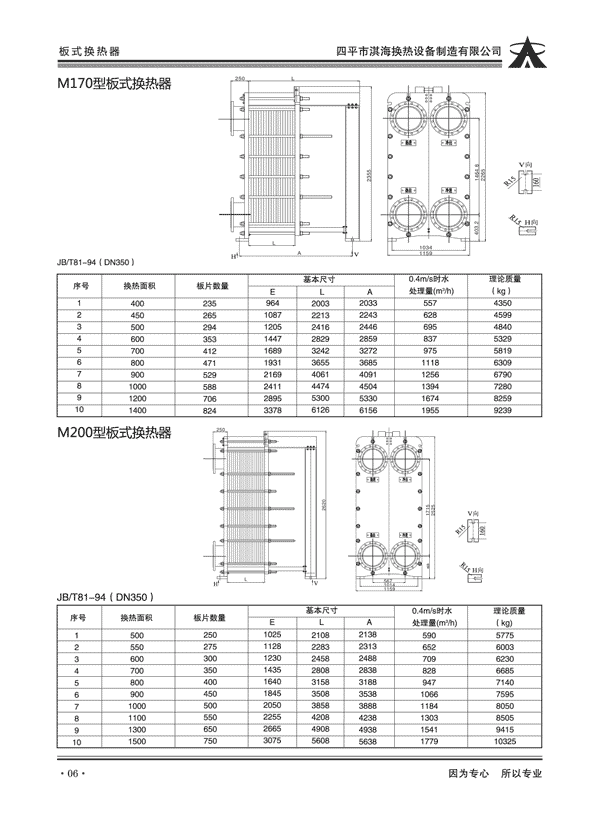

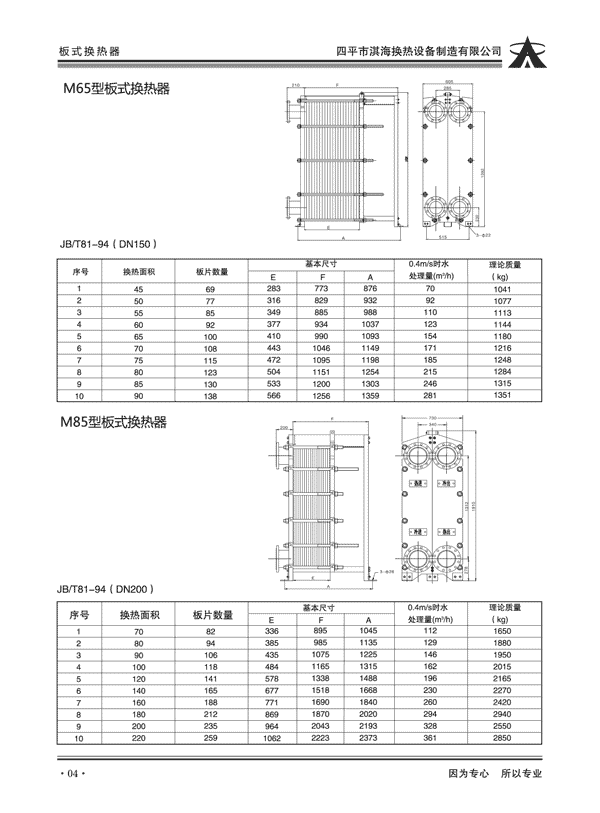

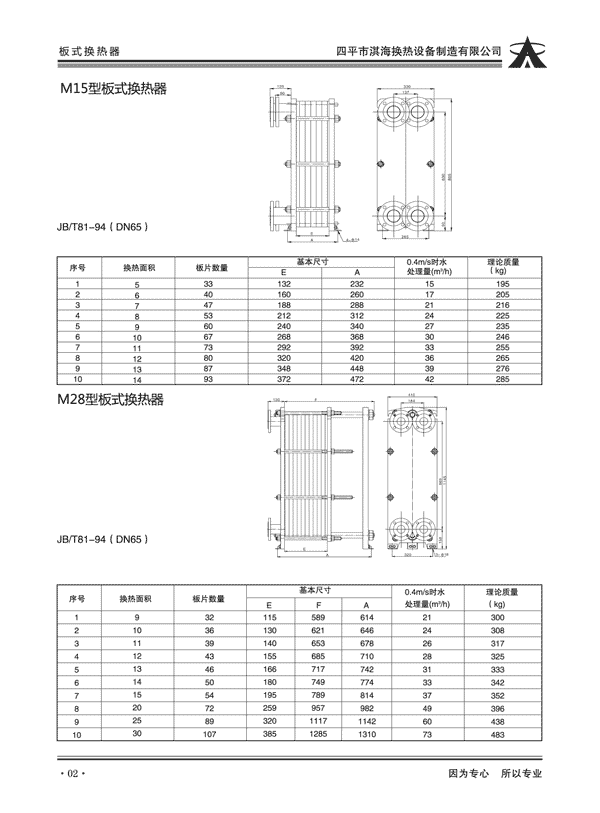

    板式换热器由传热板片、密封胶垫、框架和加紧螺栓等主要零部件组成。传热板片四个角开有角孔,镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的框架上,用夹紧螺栓夹紧,密封胶垫按照设计的流程形式将板片密封联结,形成介质流道,两种换热介质在相邻的流道内互相逆流,进行充分的热交换。传热板片波纹为人字形,介质流动时形成湍流,具有很高的传热效率。





我公司生产的板式换热器具有以下优势:


 传热效率高

 我公司生产的板式换热器由于板型独特,内部流体即使在低流速(低雷诺系数)下亦处于紊流状态,传热效率较高。

紧凑的设计

采用紧凑的设计,板式换热器的结构尺寸很小。

 可靠的垫片结构

我公司改进了免粘接胶垫,胶垫通过压力压入锯齿沟槽中,其抗压性增强,并容易更换;特殊的胶垫与板片结合,可有效防止冷热介质混流。在板片导流区两种液体介质由双道密封分开,并在第二道密封上设有导流槽;胶垫十字交叉设计最大限度地减少了与留题的接触,从而保持了垫片的弹性这样大大增加了板片和胶垫的耐压力。可使换热器内部的工作压力大大提高。

 改进的波纹板片间接触面加大

改进的波纹型式,换热板片间介质流动去除了死区,增加了换热扰动,提高了换热效率;板片间采用金属对金属的接触,板式换热器更具承压性。板式换热器由于采用部分面接触取代原有板式换热器的点接触,板片的张力和曲力减少到最小,耐压力增加,寿命增加。

 合理的导流区结构

         合理的“巧克力”导流区结构,能均匀分布流速,去除流速死区,使冷热介质均分分布在整个版面,最大程度利用换热面积。避免了因污垢堆积而产生的堵塞和腐蚀,同时保证了换热器具有较高的换热系数。较低的阻力损失、较小的换热面积。

 合理的单边流道设计

         同种流体单流程、单边流,同侧配管,不仅使安装更为方便,而且保证换热器结构紧凑、外形小巧、更便于清洗和拆卸。

 清洗和检修更方便

         换热器板片采用自定位系统,板片悬挂在上导杆,并由下倒杆定位;活动压紧板采用滚动轴承,使之在上导杆上移动方便,倒杆端固定在支撑柱上,加紧螺栓侧面安装,由于上、下导架杆的定位作用,保证了波纹板的拆装方便,拆后复位准确,垫片密封到位,使用寿命更持久;保修清洗只需拆下活动压紧板,增减板片和清洗容易。
